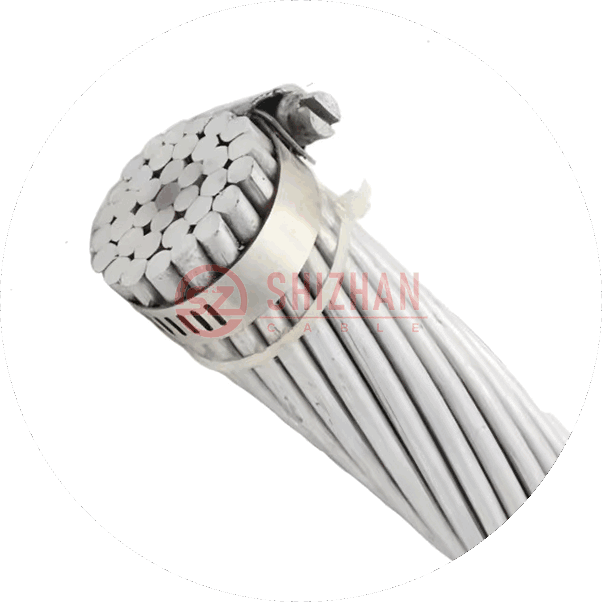

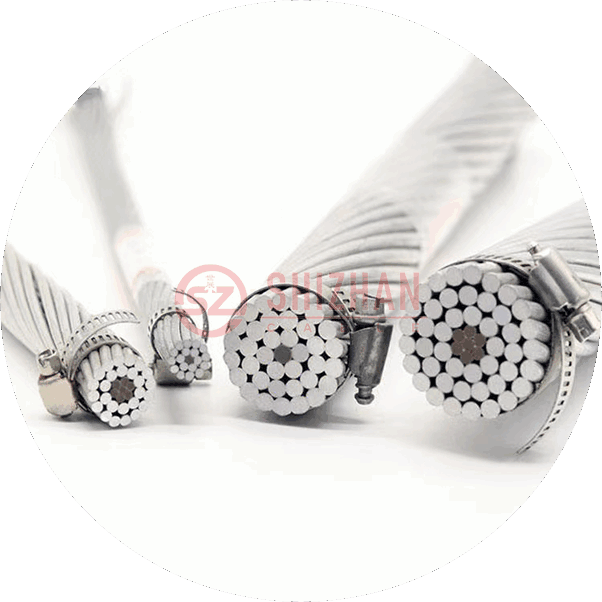

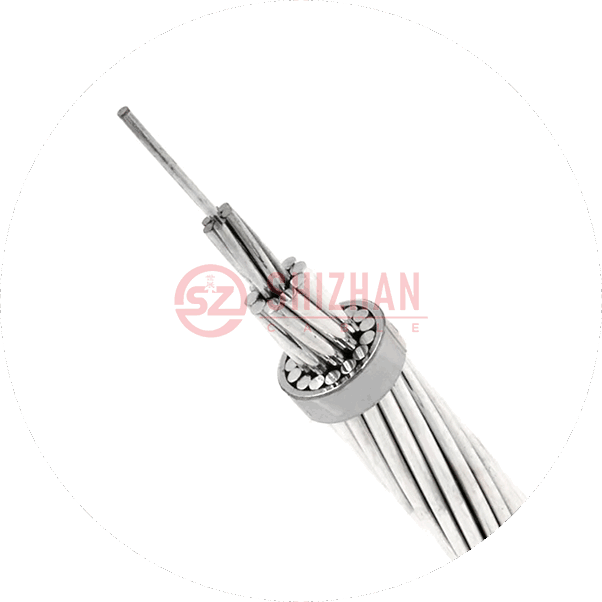

Conductor De Aleación De Aluminio Reforzado Con Acero (AACSR)

El conductor AACSR está formado por varios alambres de aleación de aluminio y acero galvanizado trenzados en capas concéntricas. El alambre o alambres que forman el núcleo, son de acero galvanizado, y la capa o capas externas, son de aleación de aluminio.

Enviar Mensaje

Facebook Twitter LinkedIn Pinterest Share

NORMAS

ASTM B711, IEC 61089，AS 3607, GB/T 1179, DIN 48206.

CONSTRUCCIÓN

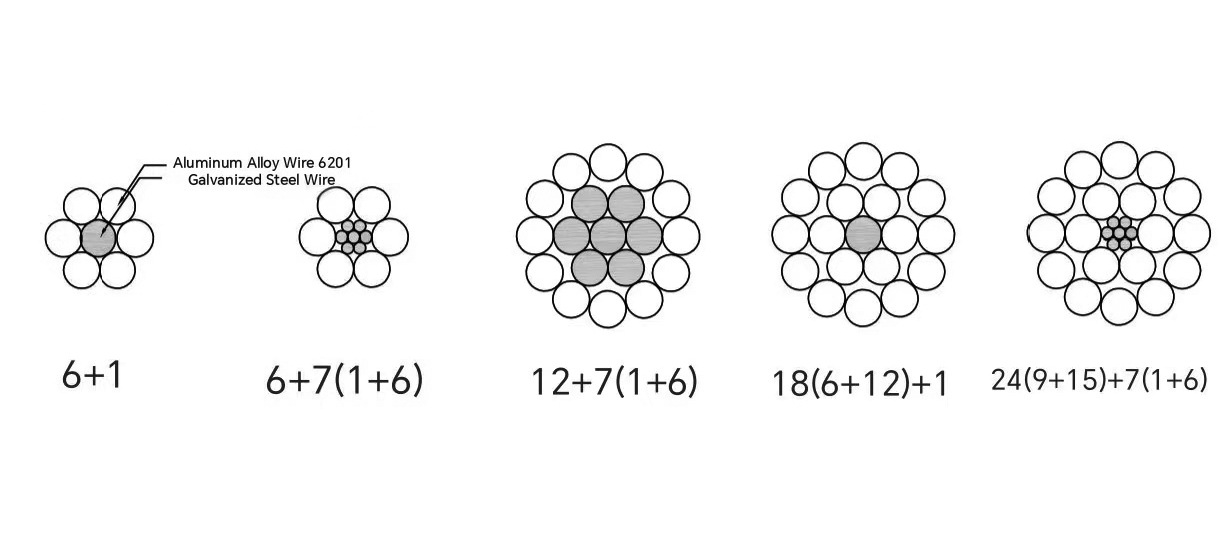

El AACSR es un conductor trenzado concéntrico compuesto por una o más capas de alambre de aleación de aluminio, magnesio y silicio trenzado alrededor de un núcleo de acero revestido de alta resistencia. El núcleo puede ser de un solo alambre o multialambre trenzado. El AACSR está disponible con núcleo de acero galvanizado de clase A, B o C o con revestimiento de aluminio (AW). Se puede obtener protección adicional contra la corrosión mediante la aplicación de grasa al núcleo o la infusión de grasa en todo el cable.

AACSR–Conductor01

PARÁMETROS DEL PRODUCTO

ASTM B711

Área seccional nominal			Número y diámetro nominal del cable		Aprox. Diámetro total	Aprox. Peso	Carga nominal de rotura	Max. Resistencia DC a 20℃
Aleación de aluminio	Acero	Total	Aleación de aluminio	Acero	Aprox. Diámetro total	Aprox. Peso	Carga nominal de rotura	Max. Resistencia DC a 20℃
mm²	mm²	mm²	No./mm	No./mm	mm	kg/km	KN	Ω/km
140	23	163	26/2.62	7/2.04	16.6	565	75	0 .23898
140	33	173	30/2.44	7/2.44	17.1	643	874	0.23906
160	26	186	26/2.80	7/2.18	17.7	646	85.6	0.20924
160	38	198	30/2.61	7/2.61	18.3	736	106	0.20893
180	29	209	26/2.97	7/2.31	18.8	731	95.1	0.18597
180	42	222	30/2.76	7/2.76	19.3	823	112	0.18684
200	32	232	26/3.13	7/2.43	19.8	805	106	0.16744
200	47	247	30/2.91	7/2.91	20.4	915	124	0.16807
224	36	260	26/3.31	7/2.57	21.0	901	118	0.14973
224	52	276	30/3.08	7/3.08	21.6	1025	139	0.15003
250	41	291	26/3.50	7/2.72	22.2	1008	129	0.13391
250	58	308	30/3.26	7/3.26	22.8	1149	156	0.13392
280	46	326	26/3.70	7/2.88	23.4	1127	144	0.11983
280	65	345	30/3.45	7/3.45	24.2	1286	171	0.11958
315	52	367	26/3.93	7/3.06	24.9	1272	163	0.10621
315	72	387	30/3.66	19/2.20	25.6	1438	190	0.12246
355	58	413	26/4.17	7/3.24	26.4	1430	183	0.09434
355	81	436	30/3.88	19/2.33	27.2	1614	211	0.10897
400	65	465	26/4.43	7/3.45	28 1	1616	207	0 .08359
400	91	491	30/4.12	19/2.47	28.8	1818	237	0.09664
450	59	509	54/3.26	19/1.98	29.5	1706	215	0.08952
500	63	563	54/3.43	19/2.06	30.9	1878	229	0.08086
560	71	631	54/3.63	19/2.18	32.7	2104	257	0.07220
630	80	710	54/3.85	19/2.31	34.6	2365	286	0.06418
710	90	800	54/4.09	19/2.45	36.8	2664	322	0.05687
800	101	901	54/4.34	19/2.60	39.0	3003	363	0.05051
900	73	973	84/3.69	19/2.21	40.6	3060	355	0.05809
1000	81	1081	84/3.89	19/2.33	42.8	3400	391	0.05227
1120	91	1211	84/4.12	19/2.47	45.3	3816	439	0.04660
1250	102	1352	84/4.35	19/2.61	47.8	4255	490	0.04180

IEC 61089

AACSR-A2/S1A
Número de código	Áreas			Número de cables		Diámetro del alambre.		Diámetro		Masa lineal	Fuerza nominal	Max. Resistencia DC a 20℃℃
Número de código	Aleación	Acero	Total	Aleación	Acero	Aleación	Acero	Centro	Cond.	Masa lineal	Fuerza nominal	Max. Resistencia DC a 20℃℃
mm²	mm²	mm²	mm²	No.	No.	mm	mm	mm	mm	kg/km	KN	Ω/km
16	18.4	3.07	21.5	6	1	1.98	1.98	1.98	5.93	74.4	9.02	1.7934
25	28.8	4.80	33.6	6	1	2.47	2.47	2.47	7.41	116.2	13.96	1.1478
40	46.0	7.67	53.7	6	1	3.13	3.13	3.13	9.38	185.9	22.02	0.7174
63	72.5	12.1	84.6	6	1	3.92	3.92	3.92	11.8	292.8	34.68	0.4555
100	115	6.39	121	18	1	2.85	2.85	2.85	14.3	366.4	41.24	0.2880
125	144	7.99	152	18	1	3.19	3.19	3.19	16.0	458.0	51.23	0.2304
125	144	23.4	167	26	7	2.65	2.06	6.19	16.8	579.9	69.86	0.2310
160	184	10.2	194	18	1	3.61	3.61	3.61	18.0	586.2	65.58	0.1800
160	184	30.0	214	26	7	3.00	2.34	7.01	19.0	742.3	88.52	0.1805
200	230	12.8	243	18	1	4.04	4.04	4.04	20.2	732.8	81.97	0.1440
200	230	37.5	268	26	7	3.36	2.61	7.83	21.3	927.9	110.64	0.1444
250	288	28.3	316	22	7	4.08	2.27	6.80	23.1	1013.5	117.09	0.1154
250	288	46.9	335	26	7	3.75	2.92	8.76	23.8	1159.6	138.31	0.1155
315	363	25.1	388	45	7	3.20	2.14	6.41	25.8	1196.5	136.28	0.0917
315	363	59.0	422	26	7	4.21	3.28	9.83	26.7	1461.4	171.90	0.0917
400	460	31.8	492	45	7	3.61	2.41	7.22	28.9	1519.4	172.10	0.0722
400	460	59.7	520	54	7	3.29	3.29	9.88	29.7	1738.3	201.46	0.0723
450	518	35.8	554	45	7	3.83	2.55	7.66	30.6	1709.3	193.61	0.0642
450	518	67.1	585	54	7	3.49	3.49	10.5	31.5	1955.6	226.64	0.0643
500	575	39.8	615	45	7	4.04	2.69	8.07	32.3	1899.3	215.12	0.0578
500	575	74.6	650	54	7	3.68	3.68	11.1	33.2	2172.9	251.82	0.0578
560	645	44.6	689	45	7	4.27	2.85	8.54	34.2	2127.2	240.93	0.0516
560	645	81.6	726	54	19	3.90	2.34	11.7	35.1	2420.9	283.21	0.0516
630	725	31.3	756	72	7	3.58	2.39	7.16	35.8	2248.0	249.62	0.0459
630	725	91.8	817	54	19	4.13	2.48	12.4	37.2	2723.5	318.61	0.0459
710	817	35.3	852	72	7	3.80	2.53	7.60	38.0	2533.4	281.32	0.0407
710	817	104	921	54	19	4.39	2.63	13.2	39.5	3069.4	359.06	0.0407
800	921	39.8	961	72	7	4.04	2.69	8.07	40.4	2854.6	316.98	0.0361
800	921	76.7	997	84	7	3.74	3.74	11.2	41.1	3145.1	356.03	0.0362
900	1036	44.8	1081	72	7	4.28	2.85	8.56	42.8	3211.4	356.60	0.0321
900	1036	86.3	1122	84	7	3.96	3.96	11.9	43.6	3538.3	400.53	0.0322
1000	1151	93.7	1245	84	19	4.18	2.61	12.5	45.9	3916.8	446.37	0.0289
1120	1289	105	1394	84	19	4.42	2.65	13.3	48.6	4386.8	499.93	0.0258
AACSR-A2/S3A
Número de código	Áreas			Número de cables		Diámetro del alambre.		Diámetro		Masa lineal	Fuerza nominal	Max. Resistencia DC a 20℃℃
Número de código	Aleación	Acero	Total	Aleación	Acero	Aleación	Acero	Centro	Cond.	Masa lineal	Fuerza nominal	Max. Resistencia DC a 20℃℃
mm²	mm²	mm²	mm²	No.	No.	mm	mm	mm	mm	kg/km	KN	Ω/km
16	18.4	3.07	21.5	6	1	1.98	1.98	1.98	5.93	74.4	9.88	1.7934
25	28.8	4.80	33.6	6	1	2.47	2.47	2.47	7.41	116.2	15.25	1.1478
40	46.0	7.67	53.7	6	1	3.13	3.13	3.13	9.38	185.9	24.17	0.7174
63	72.5	12.1	84.6	6	1	3.92	3.92	3.92	11.8	292.8	37.58	0.4555
100	115	6.39	121	18	1	2.85	2.85	2.85	14.3	366.4	42.97	0.2880
125	144	7.99	152	18	1	3.19	3.19	3.19	16.0	458.0	53.47	0.2304
125	144	23.4	167	26	7	2.65	2.06	6.19	16.8	579.9	76.42	0.2310
160	184	10.2	194	18	1	3.61	3.61	3.61	18.0	586.2	68.03	0.1800
160	184	30.0	214	26	7	3.00	2.34	7.01	19.0	742.3	96.61	0.1805
200	230	12.8	243	18	1	4.04	4.04	4.04	20.2	732.8	85.04	0.1440
200	230	37.5	268	26	7	3.36	2.61	7.83	21.3	927.9	120.77	0.1444
250	288	28.3	316	22	7	4.08	2.27	6.80	23.1	1013.5	124.72	0.1154
250	288	46.9	335	26	7	3.75	2.92	8.76	23.8	1159.6	150.96	0.1155
315	363	25.1	388	45	7	3.20	2.14	6.41	25.8	1196.5	143.30	0.0917
315	363	59.0	422	26	7	4.21	3.28	9.83	26.7	1461.4	188.44	0.0917
400	460	31.8	492	45	7	3.61	2.41	7.22	28.9	1519.4	180.36	0.0722
400	460	59.7	520	54	7	3.29	3.29	9.88	29.7	1738.3	218.17	0.0723
450	518	35.8	554	45	7	3.83	2.55	7.66	30.6	1709.3	203.28	0.0642
450	518	67.1	585	54	7	3.49	3.49	10.5	31.5	1955.6	245.44	0.0643
500	575	39.8	615	45	7	4.04	2.69	8.07	32.3	1899.3	225.86	0.0578
500	575	74.6	650	54	7	3.68	3.68	11.1	33.2	2172.9	269.73	0.0578
560	645	44.6	689	45	7	4.27	2.85	8.54	34.2	2127.2	252.97	0.0516
560	645	81.6	726	54	19	3.90	2.34	11.7	35.1	2420.9	305.25	0.0516
630	725	31.3	756	72	7	3.58	2.39	7.16	35.8	2248.0	258.08	0.0459
630	725	91.8	817	54	19	4.13	2.48	12.4	37.2	2723.5	343.40	0.0459
710	817	35.3	852	72	7	3.80	2.53	7.60	38.0	2533.4	290.85	0.0407
710	817	104	921	54	19	4.39	2.63	13.2	39.5	3069.4	387.01	0.0407
800	921	39.8	961	72	7	4.04	2.69	8.07	40.4	2854.6	327.72	0.0361
800	921	76.7	997	84	7	3.74	3.74	11.2	41.1	3145.4	374.44	0.0362
900	1036	44.8	1081	72	7	4.28	2.85	8.56	42.8	3211.4	368.69	0.0321
900	1036	86.3	1122	84	7	3.96	3.96	11.9	43.6	3538.3	421.25	0.0322
1000	1151	93.7	1245	84	19	4.18	2.61	12.5	45.9	3916.8	471.67	0.0289
1120	1289	105	1394	84	19	4.42	2.65	13.3	48.6	4386.8	528.27	0.0258
AACSR-A3/S1A
Número de código	Áreas			Número de cables		Diámetro del alambre.		Diámetro		Masa lineal	Fuerza nominal	Max. Resistencia DC a 20℃℃
Número de código	Aleación	Acero	Total	Aleación	Acero	Aleación	Acero	Centro	Cond.	Masa lineal	Fuerza nominal	Max. Resistencia DC a 20℃℃
mm²	mm²	mm²	mm²	No.	No.	mm	mm	mm	mm	kg/km	KN	Ω/km
16	18.6	3.10	21.7	6	1	1.99	1.99	1.99	5.96	75.1	9.67	1.7934
25	29.0	4.84	33.9	6	1	2.48	2.48	2.48	7.45	117.3	14.96	1.1478
40	46.5	7.75	54.2	6	1	3.14	3.14	3.14	9.42	187.7	23.63	0.7174
63	73.2	12.2	85.4	6	1	3.84	3.94	3.94	11.8	295.6	36.48	0.4555
100	116	6.46	123	18	1	2.87	2.87	2.87	14.3	369.9	45.12	0.2880
125	145	8.07	153	18	1	3.21	3.21	3.21	16.0	462.3	56.08	0.2304
125	145	23.7	169	26	7	2.67	2.07	6.22	16.9	585.4	74.88	0.2310
160	186	10.3	196	18	1	3.63	3.63	3.63	18.1	591.8	69.92	0.1800
160	186	30.3	216	26	7	3.02	2.35	7.04	19.1	749.4	94.94	0.1805
200	232	12.9	245	18	1	4.05	4.05	4.05	20.3	739.8	87.40	0.1440
200	232	37.8	270	26	7	3.37	2.62	7.87	21.4	936.7	118.67	0.1444
250	290	28.5	319	22	7	4.10	2.28	6.83	23.2	1023.2	124.02	0.1151
250	290	47.3	338	26	7	3.77	2.93	8.80	23.9	1170.9	145.43	0.1155
315	366	25.3	391	45	7	3.22	2.15	6.44	25.7	1207.9	148.56	0.0917
315	366	59.6	426	26	7	4.23	3.29	9.88	26.8	1475.9	180.86	0.0917
400	465	32.1	497	45	7	3.63	2.42	7.25	29.0	1533.9	183.03	0.0722
400	465	60.2	525	54	7	3.31	3.31	9.93	29.8	1754.9	217.32	0.0723
450	523	36.1	559	45	7	3.85	2.56	7.69	30.8	1725.6	205.91	0.0642
450	523	67.8	591	54	7	3.51	3.51	10.5	31.6	1974.2	239.26	0.0643
500	581	40.2	621	45	7	4.05	2.70	8.11	32.4	1917.3	228.79	0.0578
500	581	75.3	656	54	7	3.70	3.70	11.1	33.3	2193.6	265.84	0.0578
560	651	45.0	696	45	7	4.29	2.86	8.58	34.3	2147.4	256.24	0.0516
560	651	82.4	733	54	19	3.92	2.35	11.8	35.3	2444.0	298.92.	0.0516
630	732	31.6	764	72	7	3.60	2.40	7.20	36.0	2269.4	266.64	0.0459
630	732	92.7	825	54	19	4.15	2.49	12.5	37.4	2749.5	336.28	0.0459
710	825	35.6	861	72	7	3.82	2.55	7.64	38.2	2557.6	300.50	0.0407
710	825	104	929	54	19	4.41	2.65	13.2	39.7	3098.6	378.98	0.0407
800	930	40.2	970	72	7	4.05	2.70	8.11	40.5	2881.8	338.59	0.0361
800	930	77.5	1007	84	7	3.75	3.75	11.3	41.3	3175.1	378.01	0.0362
900	1046	45.2	1091	72	7	4.30	2.87	8.60	43.0	3242.0	380.91	0.0321
900	1046	87.1	1133	84	7	3.98	3.98	11.9	43.8	3572.0	425.26	0.0322
1000	1162	94.6	1257	84	19	4.20	2.52	12.6	46.2	3954.1	473.86	0.0289
1120	1301	106	1407	84	19	4.44	2.66	13.3	48.9	4428.6	530.72	0.0258
AACSR- A3/S3A
Número de código	Áreas			Número de cables		Diámetro del alambre.		Diámetro		Masa lineal	Fuerza nominal	Max. Resistencia DC a 20℃℃
Número de código	Aleación	Acero	Total	Aleación	Acero	Aleación	Acero	Centro	Cond.	Masa lineal	Fuerza nominal	Max. Resistencia DC a 20℃℃
mm²	mm²	mm²	mm²	No.	No.	mm	mm	mm	mm	kg/km	KN	Ω/km
16	18.6	3.10	21.7	6	1	1.99	1.99	1.99	5.96	75.1	10.53	1.7934
25	29.0	4.84	33.9	6	1	2.48	2.48	2.48	7.45	117.3	16.27	1.1478
40	46.5	7.75	54.2	6	1	3.14	3.14	3.14	9.42	187.7	25.79	0.7174
63	73.2	12.2	85.4	6	1	3.84	3.94	3.94	11.8	295.6	39.41	0.4555
100	116	6.46	123	18	1	2.87	2.87	2.87	14.3	369.9	46.86	0.2880
125	145	8.07	153	18	1	3.21	3.21	3.21	16.0	462.3	58.34	0.2304
125	145	23.7	169	26	7	2.67	2.07	6.22	16.9	585.4	81.50	0.2310
160	186	10.3	196	18	1	3.63	3.63	3.63	18.1	591.8	72.40	0.1800
160	186	30.3	216	26	7	3.02	2.35	7.04	19.1	749.4	103.11	0.1805
200	232	12.9	245	18	1	4.05	4.05	4.05	20.3	739.8	90.50	0.1440
200	232	37.8	270	26	7	3.37	2.62	7.87	21.4	936.7	128.89	0.1444
250	290	28.5	319	22	7	4.10	2.28	6.83	23.2	1023.2	131.72	0.1151
250	290	47.3	338	26	7	3.77	2.93	8.80	23.9	1170.9	158.21	0.1155
315	366	25.3	391	45	7	3.22	2.15	6.44	25.7	1207.9	155.64	0.0917
315	366	59.6	426	26	7	4.23	3.29	9.88	26.8	1475.9	197.55	0.0917
400	465	32.1	497	45	7	3.63	2.42	7.25	29.0	1533.9	191.71	0.0722
400	465	60.2	525	54	7	3.31	3.31	9.93	29.8	1754.9	234.19	0.0723
450	523	36.1	559	45	7	3.85	2.56	7.69	30.8	1725.6	215.67	0.0642
450	523	67.8	591	54	7	3.51	3.51	10.5	31.6	1974.2	255.52	0.0643
500	581	40.2	621	45	7	4.05	2.70	8.11	32.4	1917.3	239.63	0.0578
500	581	75.3	656	54	7	3.70	3.70	11.1	33.3	2193.6	283.91	0.0578
560	651	45.0	696	45	7	4.29	2.86	8.58	34.3	2147.4	268.39	0.0516
560	651	82.4	733	54	19	3.92	2.35	11.8	35.3	2444.0	321.17.	0.0516
630	732	31.6	764	72	7	3.60	2.40	7.20	36.0	2269.4	275.18	0.0459
630	732	92.7	825	54	19	4.15	2.49	12.5	37.4	2749.5	361.32	0.0459
710	825	35.6	861	72	7	3.82	2.55	7.64	38.2	2557.6	310.12	0.0407
710	825	104	929	54	19	4.41	2.65	13.2	39.7	3098.6	407.20	0.0407
800	930	40.2	970	72	7	4.05	2.70	8.11	40.5	2881.8	349.43	0.0361
800	930	77.5	1007	84	7	3.75	3.75	11.3	41.3	3175.1	396.60	0.0362
900	1046	45.2	1091	72	7	4.30	2.87	8.60	43.0	3242.0	393.11	0.0321
900	1046	87.1	1133	84	7	3.98	3.98	11.9	43.8	3572.0	446.17	0.0322
1000	1162	94.6	1257	84	19	4.20	2.52	12.6	46.2	3954.1	499.40	0.0289
1120	1301	106	1407	84	19	4.44	2.66	13.3	48.9	4428.6	559.33	0.0258

AS 3607

Nombre del código	Número y diámetro nominal del cable		Área de sección transversal			Aprox. Diámetro total	Aprox. peso	Carga de rotura nominal	Max. Resistencia DC a 20℃℃
	Aleación de aluminio	Acero	Aleación de aluminio	Acero	Total	Aprox. Diámetro total	Aprox. peso	Carga de rotura nominal	Max. Resistencia DC a 20℃℃
	No./mm	No./mm	mm²	mm²	mm²	mm	Kg/km	KN	Ω/km
Apple 1120	6/3.00	1/3.00	42.4	7.1	49.5	9.0	171	18.3	0.7000
Banana 1120	6/3.75	1/3.75	66.3	11.0	77.3	11.3	268	27.9	0.4480
Cherry 1120	6/4.75	7/1.60	106	14.1	14.3	14.3	402	40.7	0.2790
Grape 1120	30/2.50	7/2.50	147	34.4	17.5	17.5	677	74.4	0.2030
Lemon 1120	30/3.00	7/3.00	212	49.5	21.0	21.0	973	107	0.1410
Lychee 1120	30/3.25	7/3.25	249	58.1	22.8	22.8	1140	126	0.1200
Lime 1120	30/3.50	7/3.50	289	67.3	24.5	24.5	1320	143	0.1040
Mango 1120	54/3.00	7/3.00	382	49.5	27.0	27.0	1440	149	0.0784
Orange 1120	54/3.25	7/3.25	448	58.1	29.3	29.3	1690	174	0.0669
Olive 1120	54/3.50	7/3.50	519	67.3	31.5	31.5	1960	197	0.0578

APLICACIÓN

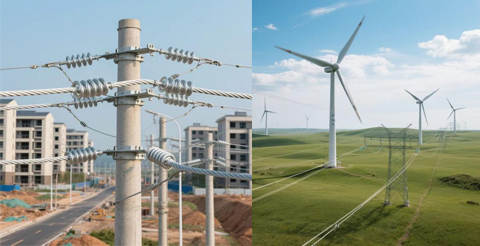

El conductor de aleación de aluminio reforzado con acero se usa ampliamente en líneas de transmisión de energía con varios niveles de voltaje. Se puede usar como conductor de gran tramo, cable de hielo pesado o cable de comunicaciones aéreas, cable de tierra. La temperatura para uso continuo puede ser de hasta 90 ° C, la resistencia al calor AACSR puede ser de hasta 150 ° C y más. Tiene una alta capacidad de transporte de corriente, el trenzado del núcleo de acero variable permite lograr la resistencia diseñada sin sacrificar la ampacidad.

Contáctenos

Productos Relacionados

Todos Los Conductores De Aleación De Aluminio (AAAC)

Los conductores de aleación de aluminio (AAAC) se pueden utilizar en líneas de transmisión de media, alta y extraalta tensión.

Aprende más

Conductor De Aluminio Reforzado Con Acero (ACSR)

El conductor ACSR consta de un núcleo de acero sólido o trenzado rodeado de hilos de aluminio. Está disponible en una gama de resistencias de acero que varían entre el 6 % y el 40 %.

Aprende más

Conductor De AAC

Los conductores AAC son conductores trenzados de aluminio refinado, fabricados a partir de aluminio electrolítico, con una pureza mínima del 99,7 %.

Aprende más

Productos

Conductor De Aleación De Aluminio Reforzado Con Acero (AACSR)

NORMAS

CONSTRUCCIÓN

PARÁMETROS DEL PRODUCTO

APLICACIÓN

Contáctenos

Productos Relacionados

Todos Los Conductores De Aleación De Aluminio (AAAC)

Conductor De Aluminio Reforzado Con Acero (ACSR)

Conductor De AAC

Enviar MENSAJE

Enlace Rápido

Contáctenos
