Cable De Alimentación Con Aislamiento Xlpe

Cables unipolares y multipolares con conductor de cobre o aluminio, aislados con XLPE y revestidos con PVC, con una clasificación de 0,6/1(1,2) KV.

Enviar Mensaje

NORMAS

1. Conductor:
Conductor de cobre o aluminio trenzado, simple, circular, compactado o conformado, conforme a la norma IEC 60228 clase 2.

4. Montaje (para cables multipolares):
Se colocan juntos dos, tres, cuatro o cinco conductores aislados, si es necesario, rellenos con material no higroscópico compatible con el aislamiento y cubiertos con una capa de PVC que puede ser parte integral del relleno.

5. Armadura (para cables blindados):
Un solo núcleo: Se aplicará alambre de aluminio sobre la base de PVC.
Multinúcleo: Se aplicará alambre de acero galvanizado o cinta de acero galvanizado sobre la base de PVC.

XLPE-INSULATED-POWER-CABLE01

Cable XLPE unipolar sin blindaje
Cruz Sección	Diámetro del conductor (aprox.)	Aislamiento XLPE Espesor	Espesor de la cubierta de PVC	Diámetro total (aprox.)	Peso del cable (aprox.)
Cruz Sección	Diámetro del conductor (aprox.)	Aislamiento XLPE Espesor	Espesor de la cubierta de PVC	Diámetro total (aprox.)	Cobre	Aluminio
mm²	mm	mm	mm	mm	Kg/km	Kg/km
*15	1.38	0.7	1.4	5.6	44.5	-
*2.5	1.78	0.7	1.4	6.0	56.2	41.3
*4	2.25	0.7	1.4	6.5	73.5	49.4
6	2.76	0.7	1.4	70	94 5	-
*6	2.83	0.7	1.4	7.0	-	60.9
*10	3.57	0.7	1.4	7.8	1373	76.6
10	4.05	0.7	1.4	8 .3	141.4	80.8
*16	4.5	0.7	1.4	8.7	196.8	100.3
16	6C	0.7	1.4	9.3	201.9	105.4
25	8	0.9	1.4	10.5	294.1	143.2
35	9.7	0.9	1.4	11 5	388.6	178.3
50	11.4	1	1.4	12.9	510.6	226.0
70	1.38	1.1	1.4	14.7	7173	302.8
95	1.78	1.1	1.5	16.6	968 2	395.9
120	11.4	1 2	1.5	18.3	12073	483.5
150	12.9	1.2	1.6	20.2	1478.8	590.9
185	14.2	1.4	1.6	22.3	1835 .5	723.1
240	15.9	1.6	1.7	25.1	2383 9	923.8
300	18.3	1.7	1.8	27.6	29571	11319
400	20.4	1 8	1.9	31.0	38072	1440.7
500	23.2	2.0	2.0	34.7	4824.3	1808.2
630	26 3	2.2	2.2	39.2	6201.4	2309.8
800	30.0	2.4	2.3	43.8	7865.5	28973

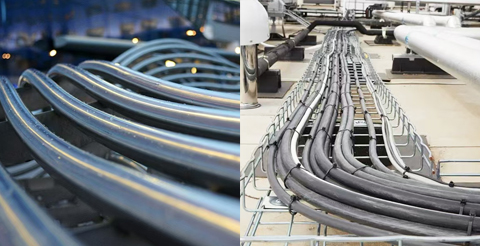

Los cables sin blindaje están diseñados para uso general, incluido el entierro subterráneo, donde no es probable que sufran daños mecánicos. Los cables blindados son los más adecuados para el entierro subterráneo donde existe riesgo de daño mecánico.
