NORMAS

Tree wire is manufactured to lCEA S-121-733 and should meet the following relevant standards.
ASTM B230 ASTM B231 ASTM B232 ASTM B398 ASTM B399 ASTM B400El alambre para árboles se fabrica según lCEA S-121-733 y debe cumplir con las siguientes normas relevantes: ASTM B230, ASTM B231, ASTM B232, ASTM B398, ASTM B399, ASTM B400.

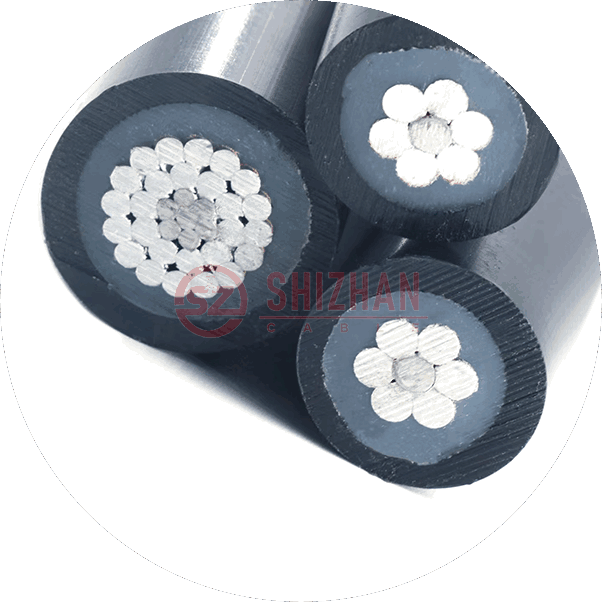

Los conductores son de trenzado concéntrico, AAC (1350-H19), AAAC o ACSR. Disponibles con revestimiento de polietileno de alta densidad (HDPE) o polietileno reticulado (XLPE).

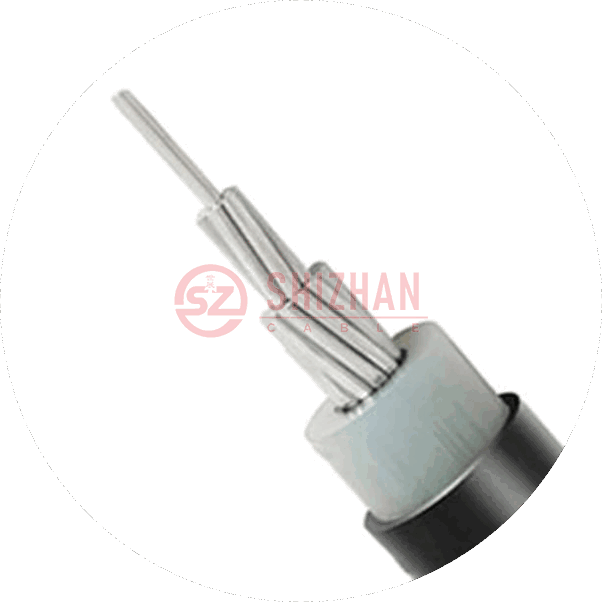

1. Conductora:
Cableado comprimido AAC, aluminio 1350-H19, fabricado según ASTM B231;
Cableado concéntrico AAAC, aleación de aluminio 6201-T81, fabricado según ASTM B399;
Cableado concéntrico ACSR, aluminio 1350-H19 y núcleo de acero, fabricado según ASTM B232.

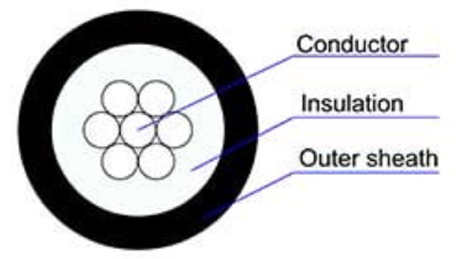

15KV-25KV-35KV-TREE-WIRE01

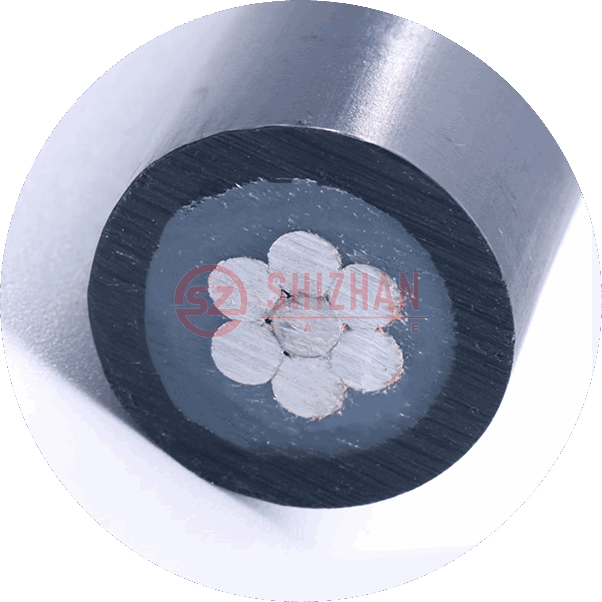

Cable de árbol ACSR de 15 kV (2 capas)

Tamaño (AWG o kcmil))	Varamiento	Diámetro	Espesor del recubrimiento (mils)		Cable O.D.	Fuerza nominal	Peso por 1000 pies
		Diámetro	Espesor del recubrimiento (mils)		Cable O.D.	Fuerza nominal	Peso por 1000 pies
		(mils)	Capa interior	Capa exterior	(mils)	(lbs)	(lbs)
4	6/1	250	75	75	550	1767	136
2	6/1	316	75	75	616	2708	184
1/0	6/1	398	75	75	698	4161	255
2/0	6/1	447	75	75	747	5045	303
3/0	6/1	502	75	75	802	6289	362
4/0	6/1	563	75	75	863	7933	432
266.8	18/1	609	75	75	909	6536	441
266.8	26/7	642	75	75	942	10735	452
336.4	18/1	684	75	75	984	8246	536
336.4	26/7	720	75	75	1020	13395	555
336.4	30/7	741	75	75	1041	16435	621
397.5	18/1	743	75	75	1043	9443	611
397.5	24/7	772	75	75	1072	13870	609
397.5	26/7	783	75	75	1083	1545	645
477	24/7	846	75	75	1146	16340	719
477	26/7	858	75	75	1158	18525	762
477	30/7	883	75	75	1183	22610	854
556.5	18/1	879	75	75	1179	13015	813
556.5	24/7	914	75	75	1214	18810	828
556.5	26/7	927	75	75	1227	21470	878
636	18/1	940	75	75	1240	14915	912
636	24/7	977	75	75	1277	20900	936
636	26/7	990	75	75	1290	23940	993
795	26/7	1108	80	75	1428	29925	1234
795	45/7	1063	80	80	1383	20995	1031

Cable de árbol de 15 kV (3 capas)

Cable para árboles de 15 kV ANSI/ICEA S-121-733
Tamaño (AWG o kcmil)	Número de cables	Espesor del recubrimiento			Diámetro del cable	Fuerza nominal	Peso
	Número de cables	Escudo conductor	Capa interior	Capa exterior	Diámetro del cable	Fuerza nominal	Peso
	No.	mm	mm	mm	mm	kN	kg/km
ACSR/XLPE/HDPE de 3 capas de 15 kV
6	6/1	0.38	1.91	1.91	13.6	5.28	188
4	6/1	0.38	1.91	1.91	14.8	8.30	238
3	6/1	0.38	1.91	1.91	15.6	10.20	271
2	6/1	0.38	1.91	1.91	16.5	12.70	313
1	6/1	0.38	1.91	1.91	17.4	15.60	362
1/0	6/1	0.38	1.91	1.91	18.5	19.40	424
2/0	6/1	0.38	1.91	1.91	19.6	23.30	496
3/0	6/1	0.38	1.91	1.91	20.7	29.40	584
4/0	6/1	0.38	1.91	1.91	22.4	37.10	699
266.8	18/1	0.38	1.91	1.91	23.7	30.30	713
336.4	18/1	0.38	1.91	1.91	25.2	38.20	847
AAAC/XLPE/HDPE de 3 capas y 15 kV
48.69	7	0.38	1.91	1.91	15.2	7.83	223
77.47	7	0.38	1.91	1.91	16.8	12.4	286
123.3	7	0.38	1.91	1.91	19.0	18.9	383
155.4	7	0.38	1.91	1.91	20.1	23.8	443
195.7	7	0.38	1.91	1.91	21.5	30.0	521
246.9	7	0.38	1.91	1.91	23.0	37.8	614
312.8	19	0.38	1.91	1.91	24.9	46.5	740
394.5	19	0.38	1.91	1.91	27.4	58.6	892
465.4	19	0.38	1.91	1.91	28.4	69.2	1008
559.5	19	0.51	1.91	1.91	30.4	83.1	1168
652.4	19	0.51	1.91	1.91	31.8	97.0	1320
740.8	37	0.51	1.91	1.91	33.3	107	1463
AAC/XLPE/HDPE de 3 capas y 15 kV
4	7	0.38	1.91	1.91	14.4	3.52	204
2	7	0.38	1.91	1.91	15.8	5.39	259
1/0	7	0.38	1.91	1.91	17.7	7.96	341
2/0	7	0.38	1.91	1.91	18.6	9.99	394
3/0	7	0.38	1.91	1.91	19.7	12.15	459
4/0	7	0.38	1.91	1.91	21.1	15.30	541
266.8	19	0.38	1.91	1.91	23.0	19.89	648
336.4	19	0.38	1.91	1.91	24.9	24.57	775
397.5	19	0.38	1.91	1.91	26.1	28.44	878
477	19	0.38	1.91	1.91	27.9	33.30	1017
556.5	37	0.51	1.91	1.91	30.1	39.87	1161
636	37	0.51	1.91	1.91	31.5	45.36	1295
795	37	0.51	2.03	2.03	34.2	55.62	1557

Cable de árbol de 25 kV (3 capas)

Cable de árbol de 25 kV ANSI/ICEA S-121-733
Tamaño (AWG o kcmil)	Número de cables	Espesor del recubrimiento			Diámetro del cable	Fuerza nominal	Peso
	Número de cables	Escudo conductor	Capa interior	Capa exterior	Diámetro del cable	Fuerza nominal	Peso
	No.	mm	mm	mm	mm	kN	kg/km
ACSR/XLPE/HDPE de 3 capas y 25 kV
1/0	6/1	0.38	3.18	3.18	23.6	19.4	586
2/0	6/1	0.38	3.18	3.18	24.7	23.3	666
3/0	6/1	0.38	3.18	3.18	25.8	29.4	763
4/0	6/1	0.38	3.18	3.18	27.5	37.1	891
266.8	18/1	0.38	3.18	3.18	28.6	30.3	913
336.4	18/1	0.38	3.18	3.18	30.1	38.2	1058
AAAC/XLPE/HDPE de 3 capas y 25 kV
48.69	7	0.38	3.18	3.18	20.1	7.83	358
77.47	7	0.38	3.18	3.18	21.7	12.4	434
123.3	7	0.38	3.18	3.18	23.9	18.9	547
155.4	7	0.38	3.18	3.18	25.0	23.8	616
195.7	7	0.38	3.18	3.18	26.4	30.0	704
246.9	7	0.38	3.18	3.18	27.9	37.8	809
312.8	19	0.38	3.18	3.18	29.6	46.5	939
394.5	19	0.38	3.18	3.18	32.1	58.6	1109
465.4	19	0.38	3.18	3.18	33.1	69.2	1232
559.5	19	0.51	3.18	3.18	35.1	83.1	1407
652.4	19	0.51	3.18	3.18	36.5	97.0	1569
740.8	37	0.51	3.18	3.18	38.0	107	1723
927.2	37	0.51	3.18	3.18	40.9	135	2050
AAC/XLPE/HDPE de 3 capas y 25 kV
1/0	7	0.38	3.18	3.18	22.8	7.96	497
2/0	7	0.38	3.18	3.18	23.7	9.99	556
3/0	7	0.38	3.18	3.18	24.8	12.15	630
4/0	7	0.38	3.18	3.18	26.2	15.30	723
266.8	19	0.38	3.18	3.18	27.7	19.89	833
336.4	19	0.38	3.18	3.18	29.6	24.57	973
397.5	19	0.38	3.18	3.18	30.8	28.44	1086
477	19	0.38	3.18	3.18	32.6	33.30	1237
556.5	37	0.51	3.18	3.18	34.8	39.87	1398
636	37	0.51	3.18	3.18	36.2	45.36	1542
795	37	0.51	3.18	3.18	38.9	55.62	1824

Cable de árbol de 35 kV (3 capas)

Cable de árbol de 35 kV ANSI/ICEA S-121-733
Tamaño (AWG o kcmil)	Número de cables	Espesor del recubrimiento					Diámetro del cable	Fuerza nominal	Peso
	Número de cables	Escudo conductor	Capa interior		Capa exterior		Diámetro del cable	Fuerza nominal	Peso
	No.	mm	mm		mm		mm	kN	kg/km
ACSR/XLPE/HDPE de 3 capas y 35 kV
1/0	6/1	0.38		4.45		3.18	26.1	19.4	682
2/0	6/1	0.38		4.45		3.18	27.2	23.3	767
3/0	6/1	0.38		4.45		3.18	28.4	29.4	868
4/0	6/1	0.38		4.45		3.18	30.0	37.1	1002
266.8	18/1	0.38		4.45		3.18	31.1	30.3	1028
336.4	18/1	0.38		4.45		3.18	32.6	38.2	1179
AAAC/XLPE/HDPE de 3 capas y 35 kV
48.69	7	0.38		4.45		3.18	22.6	7.83	441
77.47	7	0.38		4.45		3.18	24.2	12.4	523
123.3	7	0.38		4.45		3.18	26.4	18.9	644
155.4	7	0.38		4.45		3.18	27.5	23.8	718
195.7	7	0.38		4.45		3.18	28.9	30.0	811
246.9	7	0.38		4.45		3.18	30.4	37.8	922
312.8	19	0.38		4.45		3.18	32.1	46.5	1059
394.5	19	0.38		4.45		3.18	34.6	58.6	1238
465.4	19	0.38		4.45		3.18	35.6	69.2	1365
559.5	19	0.51		4.45		3.18	37.6	83.1	1547
652.4	19	0.51		4.45		3.18	39.0	97.0	1715
740.8	37	0.51		4.45		3.18	40.5	107	1874
927.2	37	0.51		4.45		3.18	43.4	135	2213
AAC/XLPE/HDPE de 3 capas y 35 kV
1/0	7	0.38		4.45		3.18	25.3	7.96	590
2/0	7	0.38		4.45		3.18	26.2	9.99	653
3/0	7	0.38		4.45		3.18	27.3	12.15	731
4/0	7	0.38		4.45		3.18	28.7	15.30	829
266.8	19	0.38		4.45		3.18	30.2	19.89	946
336.4	19	0.38		4.45		3.18	32.1	24.57	1094
397.5	19	0.38		4.45		3.18	33.3	28.44	1210
477	19	0.38		4.45		3.18	35.1	33.30	1369
556.5	37	0.51		4.45		3.18	37.3	39.87	1538
636	37	0.51		4.45		3.18	38.8	45.36	1688
795	37	0.51		4.45		3.18	41.4	55.62	1980

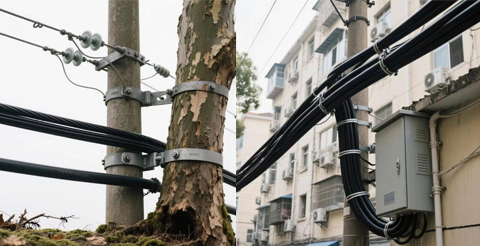

Se utiliza para distribución aérea primaria y secundaria donde hay espacio limitado disponible o es deseable para derechos de paso. Sin embargo, se instala como un conductor sin aislamiento, la cobertura es eficaz para prevenir cortocircuitos directos y descargas eléctricas instantáneas en caso de que ramas de árboles u otros objetos entren en contacto con conductores tan próximos. La configuración de proximidad resultante minimiza la cantidad de espacio y hardware necesarios para la instalación de la línea, particularmente útil en áreas congestionadas como callejones o corredores estrechos.
