Cable De Caída De Servicio ASTM

Cable de acometida de servicio Se utiliza principalmente para aplicaciones de servicio aéreo, como alumbrado público, alumbrado exterior y servicio temporal para construcción. Para utilizarse a voltajes de 600 V fase a fase o menos y a temperaturas del conductor que no superen los 75 ºC para conductores aislados de polietileno o los 90 ºC para conductores aislados de polietileno reticulado (XLPE).

Enviar Mensaje

Facebook Twitter LinkedIn Pinterest Share

NORMAS

Alambre de aluminio B-230, 1350-H19.
Para fines eléctricos.
Conductores de aluminio B-231, trenzados concéntricos.
Conductores de aluminio B-232, trenzados concéntricos, reforzados con acero revestido (ACSR).
Conductores de aleación de aluminio 6201-T81 trenzados concéntricos B-399.
B-498 Alambre con núcleo de acero recubierto de zinc para conductores de aluminio, reforzado con acero (ACSR).
El cable de servicio dúplex cumple o supera todos los requisitos aplicables de ANSI/ICEA S-76-474.

CONSTRUCCIÓN

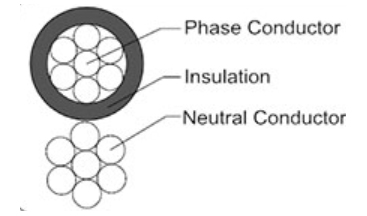

1. 1350 aluminum phase conductor

ASTM-Service-Drop-Cable01

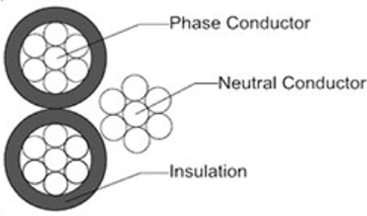

2. AAC, ACSR or AAAC neutral conductor

ASTM-Service-Drop-Cable02

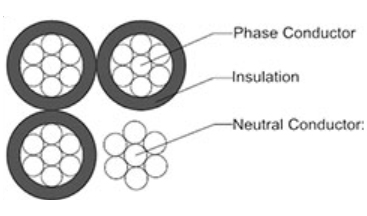

3. XLPE or PE insulation

ASTM-Service-Drop-Cable03

PARÁMETROS DEL PRODUCTO

Dúplex

Palabra de código	Conductores de fase				Desnuda natural		Peso nominal			Amperaje	Paquete estándar
	Tamaño y número de cabless	Espesor del aislamiento	Diámetro nominal		Tamaño y número de cables	Fuerza nominal	Lbs/1000ft				Coils	Reels
		Espesor del aislamiento	Desnuda	OD		Fuerza nominal	XLPE	Aluminio	Total		Coils	Reels
		mils	mils	mils		lbs	XLPE	Aluminio	Total	A	ft	ft

AAC
Pekingese	6-Solid	45	162	252	6-7	563	14	49	63	78	1000	3600
Collie	6-7	45	183	273	6-7	563	16	49	65	78	1000	3300
Cocker	6-7	60	183	303	6-7	563	22	49	71	78	1000	3700
Dachshund	4-Solid	45	204	294	4-7	881	18	77	95	103	1000	2600
Spaniel	4-7	45	231	321	4-7	881	20	78	98	103	1000	2200
Cairn	4-7	60	231	351	4-7	881	27	78	105	103	1000	2200
Doberman	2-7	45	292	382	2-7	1,350	26	124	150	136	500	2500
Airedale	1-19	60	332	452	1-7	---	38	157	195	158	500	2000
Basset	1/0-7	60	368	488	1/0-7	1,990	43	198	241	182	500	1500
Malemure	1/0-19	60	372	492	1/0-7	1,990	43	198	241	182	500	1500

AAAC
Chihuahua	6-Solid	45	162	252	6-7	1,100	14	49	63	78	1000	3600
Vizsla	6-7	45	183	273	6-7	1,100	16	49	65	78	1000	3300
Harrier	4-Solid	45	204	294	4-7	1,760	18	78	96	103	1000	2600
Whippet	4-7	45	231	321	4-7	1,760	20	78	98	103	1000	2400
Schnauzer	2-7	45	292	382	2-7	2,800	26	124	150	136	500	2400
Afghan	1/0-7	60	368	488	1/0-7	4,460	43	199	242	182	500	1500
heeler	1/0-19	60	372	492	1/0-7ª	4,460	43	199	242	182	500	1500

ACSR
Setter	6-Solid	45	162	252	6-6/1	1,190	14	49	63	78	1000	3300
Shepherd	6-7	45	183	273	6-6/1	1,190	16	49	65	78	1000	3300
Retriever	6-7	60	183	303	6-6/1	1,190	22	49	71	78	1000	3300
Eskimo	4-Solid	45	204	294	4-6/1	1,860	18	77	95	103	1000	2400
Terrier	4-7	45	231	321	4-6/1	1,860	20	78	98	103	1000	2400
Yorkshire	4-7	60	231	351	4-6/1	1,860	27	78	105	103	1000	2400
Chow	2-7	45	292	382	2-6/1	2,850	26	124	150	136	500	2400
Labrador	1-19	60	332	452	1-6/1	3,550	38	157	195	158	500	2000
Bloodhound	1/0-7	60	368	488	1/0-6/1	4,380	43	198	241	182	500	1500
Bull	1/0-19	60	372	492	1/0-6/1	4,380	43	198	241	182	500	1500

Triplex

Palabra de código	Conductores de fase				Desnuda natural			Peso nominal					Amperaje	Paquete estándar
	Tamaño y número de cabless	Espesor del aislamiento	Diámetro nominal		Tamaño y número de cables		Fuerza nominal	Lbs/1000ft						Coils	Reels
			Desnuda	OD				XLPE	Aluminio		Total
		mils	mils	mils			lbs						A	ft	ft
AAC
Halotis	6-Solid	45	162	252	6-7	563		28		74		102	78	1000		2500
Pike	6-7	30	184	244	6-7	563		21		75		96	78	1000		2500
Patella	6-7	45	184	274	6-7	563		32		75		107	78	1000		2500
Albus	6-7	60	184	304	6-7	563		43		89		133	78	1000		2500
Fusus	4-Solid	45	204	294	4-7	881		35		119		154	103	500		1700
Oyster	4-7	45	232	322	4-7	881		40		119		159	103	500		1500
Argo	4-7	60	232	352	4-7	881		54		119		173	103	500		1500
Clam	2-7	45	292	382	2-7	1350		51		189		241	136	500		1800
Thia	2-7	60	292	412	2-7	1350		67		189		257	136	500		1800
Mussel	2-7	45	292	382	2-7	1350		51		189		241	136	500		1800
Pyrula	1-7	60	328	448	1-7	1640		76		239		314	158	500		1500
Hyas	1-19	60	332	452	1-7	1640		77		239		315	158	500		1500
Murex	1/0-7	60	368	488	1/0-7	1990		86		259		345	182	500		1200
Purpura	1/0-19	60	373	493	1/0-7	1990		87		259		346	182	500		1200
Nasa	2/0-7	60	414	534	2/0-7	2510		98		380		477	210	--		1500
Trophon	2/0-19	60	419	539	2/0-7	2510		99		380		479	210	--		1500
Quahog	3/0-7	80	464	624	3/0-7	3040		144		479		622	242	--		1300
Ione	3/0-19	80	470	630	3/0-7	3040		146		479		624	242	--		1300
Melita	3/0-19	60	470	590	3/0-19	3310		113		479		592	242	--		1300
Coquina	4/0-7	60	522	642	4/0-7	3830		128		604		732	279	--		1000
Tusk	4/0-7	80	522	682	4/0-7	3830		163		604		767	279	--		1000
Apus	4/0-19	80	528	688	4/0-7	3830		165		604		769	279	--		1000
Portunus	4/0-19	60	528	648	4/0-19	4020		130		604		733	279	--		1000
Chiton	266.8-19	80	586	746	266.8-19	4970		186		761		947	310	--		1000
Nannynose	336.4-19	80	666	826	336.4-19	6150		216		959		1175	330	--		1000

Palabra de código	Conductores de fase				Desnuda natural			Peso nominal					Amperaje	Paquete estándar
	Tamaño y número de cabless	Espesor del aislamiento	Diámetro nominal		Tamaño y número de cables		Fuerza nominal	Lbs/1000ft						Coils	Reels
		Espesor del aislamiento	Desnuda	OD			Fuerza nominal	XLPE	Aluminio		Total			Coils	Reels
		mils	mils	mils			lbs	XLPE	Aluminio		Total		A	ft	ft
AAAC
Homarus	6-Solid	45	162	252	6-7	1100		28		79		107	78	1000	2500
Minex	6-Solid	45	162	525	6-7	1100		28		79		107	78	1000	2500
Cabera	6-7	45	183	273	6-7	1100		32		79		111	78	1000	2200
Hippa	6-7	45	183	273	6-7	1100		32		79		111	78	1000	2200
Artemia	4-Solid	45	204	294	6-7	1100		35		109		144	103	1000	1700
Maira	4-7	45	232	322	6-7	1100		40		126		166	103	1000	1700
Crab	4-7	45	232	322	6-7	1100		40		109		149	103	1000	1700
Luidia	4-Solid	45	204	294	6-7	1100		35		109		144	103	500	1700
Prawn	4-Solid	45	204	294	4-7	1760		35		126		161	103	500	1700
Metalia	4-7	45	232	322	4-7	1760		40		126		166	103	500	1500
Barnacles	4-7	45	232	322	4-7	1760		40		126		166	103	500	1500
Solaster	2-7	45	292	382	4-7	1760		51		173		224	136	500	1800
Pagarus	2-7	60	292	412	4-7	1760		67		173		240	136	500	1800
Shrimp	2-7	45	292	382	2-7	2800		51		200		251	136	500	1800
Lobster	2-7	60	292	412	2-7	2800		67		200		267	136	500	1800
Encope	1-19	60	332	452	2-7	2800		77		233		310	158	500	1200
Sandcrab	1/0-7	60	368	488	2-7	2800		86		275		361	182	500	1200
Echinus	1/0-19	60	373	493	2-7	2800		87		275		362	182	500	1200
Gammarus	1/0-7	60	368	488	1/0-7	4460		86		318		404	182	500	1200
Leda	1/0-19	60	373	493	1/0-7	4460		87		318		405	182	500	1200
Crayfish	2/0-7	60	414	534	2-7	2800		98		327		424	210	--	1500
Sipho	2/0-19	60	419	539	2-7	2800		99		327		426	210	--	1500
Dungenese	2/0-7	60	414	534	2/0-7	5390		98		400		497	210	--	1500
Cyclops	2/0-7	60	419	539	2/0-7	5390		99		400		499	210	--	1500
Slug	3/0-7	60	464	584	1/0-7	4460		111		437		548	242	--	1200
Fulgur	3/0-19	60	470	590	1/0-7	4460		113		437		550	242	--	1200
Balanus	3/0-19	80	470	630	1/0-7	4460		145		437		583	242	--	1200
Stonecrab	3/0-7	60	464	584	3/0-7	6790		111		505		616	242	--	1200
Flustra	3/0-7	60	470	590	3/0-7	6790		113		505		618	242	--	1200
Crisia	3/0-19	80	470	630	3/0-7	6790		145		505		651	242	--	1000
Squid	4/0-7	60	522	642	2/0-7	5360		128		551		679	279	--	1000
Arca	4/0-19	60	528	648	2/0-7	5360		129		551		680	279	--	1000
Bugula	4/0-19	80	528	688	2/0-7	5360		165		551		716	279	--	1000
Kingcrab	4/0-7	60	522	642	4/0-7	8560		128		637		764	279	--	1000
Lepas	4/0-19	60	528	648	4/0-7	8560		129		637		766	279	--	1000
Cassi	4/0-19	80	528	688	4/0-7	8560		165		637		802	279	--	1000

Palabra de código	Conductores de fase				Desnuda natural		Peso nominal			Amperaje	Paquete estándar
	Tamaño y número de cabless	Espesor del aislamiento	Diámetro nominal		Tamaño y número de cables	Fuerza nominal	Lbs/1000ft				Coils	Reels
		Espesor del aislamiento	Desnuda	OD		Fuerza nominal	XLPE	Aluminio	Total		Coils	Reels
		mils	mils	mils		lbs	XLPE	Aluminio	Total	A	ft	ft
ACSR
Paludina	6-Solid	45	162	252	6-6/1	1190	28	75	114	79	1000	2500
Voluta	6-7	45	184	274	6-6/1	1190	32	75	118	79	1000	2200
Bolma	6-7	60	184	304	6-6/1	1190	43	75	130	79	1000	2200
Scallop	4-Solid	45	204	294	6-6/1	1190	35	104	151	138	500	1700
Strombus	4-7	45	232	322	6-6/1	1190	40	104	156	138	500	1500
Carnea	4-7	60	232	352	6-6/1	1190	54	104	170	138	500	1500
Whelk	4-Solid	45	204	294	4-6/1	1860	35	119	173	138	500	1700
Periwinkle	4-7	45	232	322	4-6/1	1860	40	119	177	138	500	1500
Calma	4-7	60	232	352	4-6/1	1860	54	119	191	138	500	1500
Cockle	2-7	45	232	322	4-6/1	1860	40	166	225	183	500	1800
Gebia	2-7	60	232	352	4-6/1	1860	54	166	238	183	500	1800
Conch	2-7	45	232	322	2-6/1	2850	40	189	258	183	500	1800
Uca	2-7	60	232	352	2-6/1	2850	54	189	272	183	500	1800
Vermeths	1-7	60	328	448	1-6/1	3550	76	238	351	210	500	1500
Atya	1-19	60	328	448	1-6/1	3550	76	289	352	210	500	1500
Janthina	1/0-7	60	328	448	2-6/1	2850	76	264	369	242	500	1200
Ranella	1/0-19	60	373	493	2-6/1	2850	87	264	380	242	500	1200
Neritina	1/0-7	60	368	488	1/0-6/1	4380	86	301	433	242	500	1200
Cenia	1/0-19	60	373	493	1/0-6/1	4380	87	301	434	242	500	1200
Cavolinia	2/0-7	60	414	534	1-6/1	3550	98	333	468	279	--	1900
Clio	2/0-19	60	419	539	1-6/1	3550	99	333	469	279	--	1500
Runcina	2/0-7	60	414	534	2/0-6/1	5300	98	379	535	279	--	1500
Triton	2/0-19	60	419	539	2/0-6/1	5300	99	379	537	279	--	1500
Sanddollar	3/0-7	60	464	584	1/0-6/1	4380	111	420	578	322	--	1300
Aega	3/0-19	60	470	590	1/0-6/1	4380	113	420	579	322	--	1300
Pisa	3/0-19	80	470	630	1/0-6/1	4380	145	420	612	322	--	1300
Cherrystone	3/0-7	60	464	584	3/0-6/1	6620	111	478	663	322	--	1300
Mursia	3/0-19	60	470	590	3/0-6/1	6620	113	478	665	322	--	1300
Mysis	3/0-19	80	470	630	3/0-6/1	6620	145	478	665	322	--	1300
Cuttlefish	4/0-7	60	522	642	2/0-6/1	5300	128	529	716	372	--	1000
Cerapus	4/0-19	60	528	648	2/0-6/1	5300	129	529	718	372	--	1000
Nepatus	4/0-19	80	528	688	2/0-6/1	5300	165	529	753	372	--	1000
Razor	4/0-7	60	522	642	4/0-6/11	8350	128	603	824	372	--	1000
Zuzara	4/0-19	60	528	648	4/0-6/	8350	129	603	826	372	--	1000
Alima	4/0-19	80	528	688	4/0-6/1	8350	165	603	861	372	--	1000
Callista	266.8-19	80	593	753	3/0-6/1	6620	188	668	930	410	--	1000
Dosinia	266.8-19	80	593	753	266.8-18/1	6880	188	761	989	410	--	1000
Cowry	336.4-19	80	666	826	4/0-6/1	8350	215	842	1151	506	--	1000
Limpet	336.4-19	80	666	826	336.4-18/1	8680	215	960	1225	506	--	1000

Cuádruplex

Palabra de código

Conductores de fase

Desnuda natural

Peso nominal

Amperaje

Paquete estándar

Tamaño y número de cabless

Espesor del aislamiento

Diámetro nominal

Tamaño y número de cables

Fuerza nominal

Lbs/1000ft

Coils

Reels

Desnuda

XLPE

Aluminio

Total

mils

lbs

AAC

Quarter

6-Solid

162

252

6-7

563

100

142

500

2500

Clydesdale

4-Solid

204

294

4-7

881

159

212

103

500

1700

Pinto

4-7

232

322

4-7

881

159

219

136

500

1700

Mustang

2-7

292

382

2-7

1350

253

330

158

1800

Shire

1-19

332

452

1-19

1640

115

319

434

158

1500

Libyan

1/0-7

368

488

1/0-7

1990

129

402

531

182

1200

Criollo

1/0-19

373

493

1/0-19

1990

130

402

533

182

1200

Orloff

2/0-7

414

534

2/0-7

2510

146

507

654

210

1500

Percheron

2/0-19

419

539

2/0-19

2510

148

507

656

210

1500

Mongolian

3/0-7

464

584

3/0-7

3040

167

639

806

242

1300

Hanoverian

3/0-19

470

590

3/0-19

3040

169

639

809

242

1300

Singlefoot

4/0-7

522

642

4/0-7

3830

192

806

998

279

1100

oldenburg

4/0-19

528

648

4/0-19

3830

194

806

1001

279

1100

Palabra de código	Conductores de fase					Desnuda natural			Peso nominal				Amperaje	Paquete estándar
	Tamaño y número de cabless	Espesor del aislamiento	Diámetro nominal			Tamaño y número de cables	Fuerza nominal		Lbs/1000ft					Coils		Reels
			Desnuda		OD				XLPE	Aluminio		Total
		mils	mils		mils		lbs						A	ft		ft
AAAC
Bay	6-Solid	45	162	252		6-7		1110	42		104	146	78	500	2500
French-conch	6-7	45	184	274		6-7		1110	48		104	152	78	500	2500
German-conch	4-Solid	45	204	294		4-7		1760	53		166	218	103	500	1700
Arabian	4-7	45	232	322		4-7		1730	60		166	226	103	500	1700
Belgian	2-7	45	292	382		2-7		2800	77		263	340	136	--	1800
Saddle	1-19	60	332	452		2-7		2800	115		313	428	158	--	1500
Plow	1/0-7	60	368	488		1/0-7		4460	129		419	547	182	--	1200
Sherland	1/0-19	60	373	493		1/0-7		4460	130		419	549	182	--	1200
Dapple-grey	2/0-7	60	414	534		2/0-7		5390	146		528	675	210	--	1500
Thoroughbred	2/0-19	60	419	539		2/0-7		5390	148		528	677	210	--	1500
Dobbin	3/0-7	60	464	584		3/0-7		6790	167		666	832	242	--	1300
Trotter	3/0-19	60	470	590		3/0-7		6790	169		666	835	242	--	1300
Pony	4/0-7	60	522	642		4/0-7		8560	192		840	1031	279	--	1100
Walking	4/0-19	60	528	648		4/0-7		8560	194		840	1034	279	--	1100

Palabra de código	Conductores de fase					Desnuda natural		Peso nominal					Amperaje	Paquete estándar
	Tamaño y número de cabless	Espesor del aislamiento	Diámetro nominal			Tamaño y número de cables	Fuerza nominal	Lbs/1000ft						Coils		Reels
			Desnuda		OD			XLPE	Aluminio			Total
		mils	mils		mils		lbs						A	ft		ft
ACSR
Morochuca	6-Solid	45	162	252		6-6/1	1190	42		100	154		78	500	2500
Chola	6-7	45	184	274		6-6/1	1190	48		100	159		78	500	2500
Morgan	4-Solid	45	204	294		4-6/1	1860	53		160	231		103	500	1700
Hackney	4-7	45	232	322		4-6/1	1860	60		160	239		103	500	1700
Palomino	2-7	45	292	382		2-6/1	2850	77		253	374		136	--	1800
Albino	1-19	60	332	452		1-6/1	3550	115		318	470		158	--	1200
Standardbred	1/0-7	60	368	488		1/0-6/1	4380	129		402	577		182	--	1200
Costena	1/0-19	60	373	493		1/0-6/1	4380	130		402	579		182	--	1200
Chicoteagues	2/0-7	60	414	534		2/0-6/1	5300	146		506	712		210	--	1500
Grullo	2/0-19	60	419	539		2/0-6/1	5300	148		506	714		210	--	1500
Mare	3/0-7	60	464	584		3/0-6/1	6620	167		639	879		242	--	1300
Suffolk	3/0-19	60	470	590		3/0-6/1	6620	169		639	882		242	--	1300
Stallion	4/0-7	60	522	642		4/0-6/1	8350	192		805	1090		279	--	1100
Appaloosa	4/0-19	60	528	648		4/0-6/1	8350	194		805	1093		279	--	1100
Bronco	336.4-19	80	665	825		336.4-19/1	8670	281		1269	1600		355	--	500

APLICACIÓN

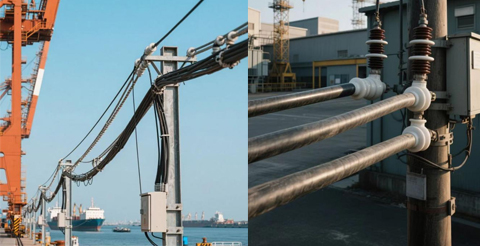

Este cable se puede utilizar como cable de servicio o cable de distribución secundaria con tensiones nominales de 0,6/1 KV e inferiores.

Contáctenos

Productos Relacionados

Conductor De Aleación De Aluminio Reforzado Con Acero (AACSR)

El conductor AACSR está formado por varios alambres de aleación de aluminio y acero galvanizado trenzados en capas concéntricas.

Aprende más

Alambre Esmaltado

El alambre esmaltado es un tipo de alambre electromagnético que se forma recubriendo múltiples capas de pintura aislante sobre la superficie de un conductor metálico (generalmente cobre o aluminio).

Aprende más

Cinta De Cobre

La cinta de cobre para cables es un material conductor y de blindaje esencial, ampliamente utilizado en la producción de cables de alimentación de media y baja tensión, cables de control, cables de comunicación y cables coaxiales.

Aprende más

Productos

Cable De Caída De Servicio ASTM

NORMAS

CONSTRUCCIÓN

PARÁMETROS DEL PRODUCTO

APLICACIÓN

Contáctenos

Productos Relacionados

Conductor De Aleación De Aluminio Reforzado Con Acero (AACSR)

Alambre Esmaltado

Cinta De Cobre

Enviar MENSAJE

Enlace Rápido

Contáctenos
