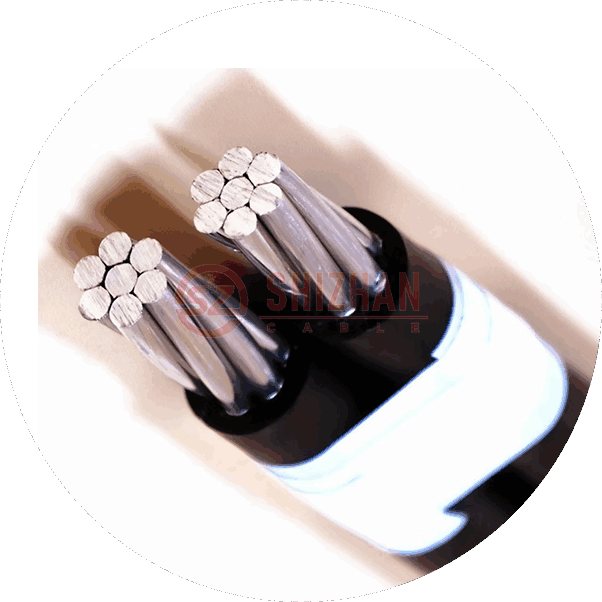

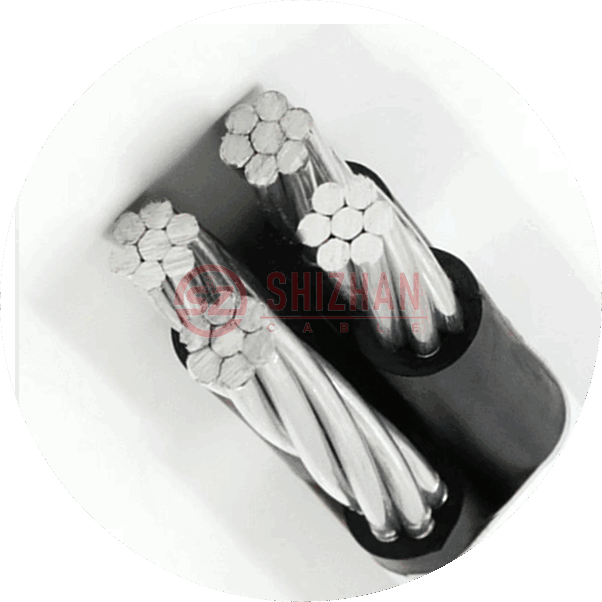

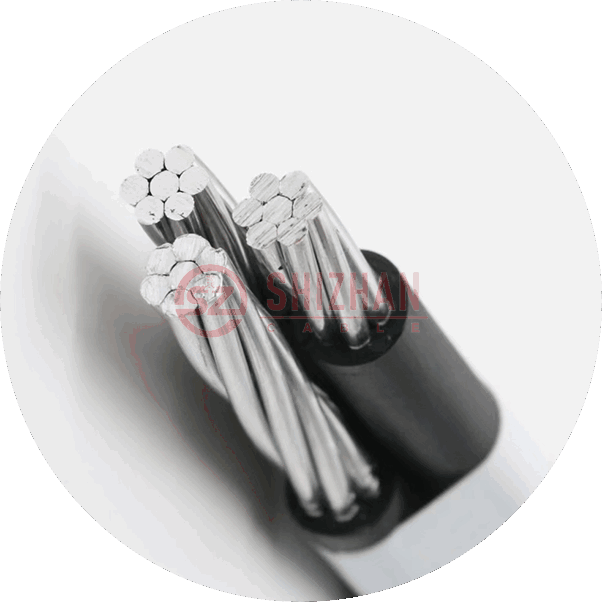

Cable Aéreo En Haz

Se utiliza principalmente para aplicaciones de servicio aéreo, como alumbrado público, alumbrado exterior y servicio temporal para construcción. Para usarse con voltajes de 600 V fase a fase o menos y con temperaturas del conductor que no excedan los 75 °C para conductores aislados de polietileno o 90 °C para conductores aislados de polietileno reticulado (XLPE).

Enviar Mensaje

Facebook Twitter LinkedIn Pinterest Share

NORMAS

NFC 33-209 , AS/NZS 3560.1 , GB/T 12527 , BS 7870-5.

CONSTRUCCIÓN

1. Conductor de fase: Conductor de aluminio compactado, redondeado y trenzado circular.

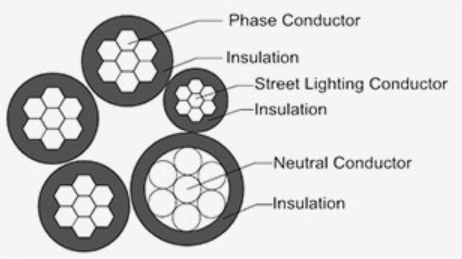

Aerial-Bundled-Cable01

2. Conductor neutro: Conductor de aluminio (AAC).

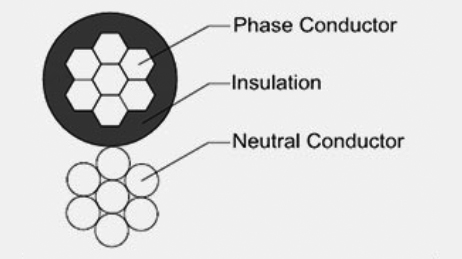

Aerial-Bundled-Cable02

3. Aislamiento: Polietileno (PE) de color negro o polietileno reticulado (XLPE).

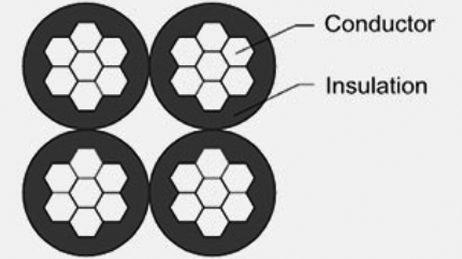

Aerial-Bundled-Cable03

4. GB/T 12527 trenzado: el conductor neutro es un conductor AAC o AAAC.

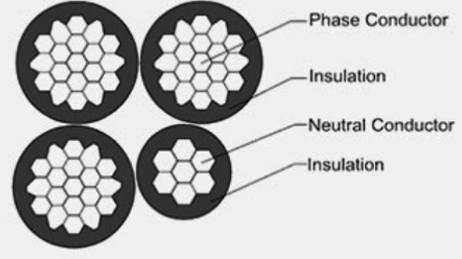

Aerial-Bundled-Cable04

PARÁMETROS DEL PRODUCTO

NFC 33-209

Sin Núcleo Neutro

Tamaño	Número de cable conductor.	Espesor del aislamiento	Diámetro sobre aislamiento	Aprox. peso	Min. Carga de rotura de los conductores	Max. Resistencia DC del Conductor a 20℃
mm²	No.	mm	mm	kg/km	kN	Ω/km
2x16	7	1.2	7.2	132	1.9	1.91
2x25	7	1.4	9.0	198	3.0	1.20
2x35	7	1.6	10.4	270	/	0.868
2x50	7	1.6	11.6	352	/	0.641
3x16	7	1.2	7.2	198	1.9	1.91
3x25	7	1.4	9.0	297	3.0	1.20
3x35	7	1.6	10.4	405	/	0.868
3x50	7	1.6	11.6	528	/	0.641
4x16	7	1.2	7.2	264	1.9	1.91
4x25	7	1.4	9.0	396	3.0	1.20
4x35	7	1.6	10.4	540	/	0.868
4x50	7	1.6	11.6	704	/	0.641

Con Núcleo Neutro

No.	Núcleos x área seccional nominal mm²	Diámetro					Resistencia mínima del conductor a 20℃ Ω/km		Actual A
		Conductora		Centro		Cable (aproximado) mm
		Fase	Ligera	Fase	Ligera
		mm	mm	mm	mm		Fase	Ligera	Fase	Ligera
1	3 x 25+54.6	5.8	-	8.6	-	24	1.20	-	112	-
2	3 x 25+54.6+16	5.8	4.6	8.6	7,0	25	1.20	1.91	112	83
3	3 x 25+54.6+16	5.8	4.6	8.6	7,0	26.5	1.20	1.91	112	83
4	3 x 35+54.6	6.8	-	10.0	-	24.6	0.868	-	138	-
5	3 x 35+54.6+16	6.8	4.6	10.0	7,0	25.5	0.868	1.91	138	83
6	3x35+54.6+2x16	6.8	4.6	10.0	7,0	27.5	0.868	1.91	138	83
7	3 x 50+54.6	7.9	-	11.1	-	27	0.641	-	168	-
8	3 x 50+54.6 +16	7.9	4.6	11.1	7,0	28.5	0.641	1.91	168	83
9	3x50+54.6+2x16	7.9	4.6	11.1	7,0	30	0.641	1.91	168	83
10	3 x 70+54.6	9.7	-	13.3	-	30	0.443	-	213	-
11	3 x 70+54.6+16	9.7	4.6	13.3	7,0	32.2	0.443	1.91	213	83
12	3x70+54.6+2x16	9.7	4.6	13.3	7,0	33	0.443	1.91	213	83

AS/NZS 3560.1

Cable aéreo agrupado AS/NZS 3560.1
Número de núcleos y tamaño	Núcleo de fase				Núcleo neutro				Complete Cable
Número de núcleos y tamaño	Número y área de sección	Número de alambre	Diámetro del conductor	Espesor del aislamiento	Número y área de sección	Número de alambre	Diámetro del conductor	Espesor del aislamiento	Diámetro total.	Peso
mm²	mm²	No.	mm	mm	mm²	No.	mm	mm	mm	Kg/km
2x16	1x16	7	4.7	1.3	1x16	7	4.7	1.3	14.6	132
4x16	3x16	7	4.7	1.3	1x16	7	4.7	1.3	176	263
2x25	1x25	7	6.0	1.3	1x25	7	6.0	1.3	17.2	189
3x25	2x25	7	6.0	1.3	1x25	7	6.0	1.3	18.5	283
4x25	3x25	7	6.0	1.3	1x25	7	6.0	1.3	20.8	378
2x35	1x35	7	7.0	1.3	1x35	7	7.0	1.3	19.2	249
3x35	2x35	7	7.0	1.3	1x35	7	7.0	1.3	20.7	373
4x35	3x35	7	7.0	1.3	1x35	7	7.0	1.3	23.2	497
2x50	1x50	7	8.1	1.5	1x50	7	8.1	1.5	22.2	334
3x50	2x50	7	8.1	1.5	1x50	7	8.1	1.5	23.9	501
4x50	3x50	7	8.1	1.5	1x50	7	8.1	1.5	26.8	668
4x70	3x70	19	10	1.5	1x70	19	10	1.5	31.4	933
2x95	1x95	19	11.6	1.7	1x95	19	11.6	1.7	30.0	638
4x95	3x95	19	11.6	1.7	1x95	19	11.6	1.7	36.2	1276
4x120	3x120	19	13	1.7	1x120	19	13	1.7	39.6	1579
4x150	3x150	19	14.6	1.7	1x150	19	14.6	1.7	43.5	1883

GB/T 12527

Cable aéreo incluido GB/T 12527
Número de núcleos y tamaño	Núcleo de fase				Núcleo neutro			Cable completo	Núcleo de fase
Número de núcleos y tamaño	Número y área de sección	Número de alambre	Diámetro del conductor	Espesor del aislamiento	Número y área de sección	Número de alambre	Diámetro del conductor	Espesor del aislamiento	Diámetro total.
mm²	mm²	No.	mm	mm	mm²	No.	mm	mm	Kg/km
1x10	1x10	7	4.05	1.0	-	-	-	6.1	43
1x16	1x16	7	4.80	1 2	-	-	-	72	64
1x25	1x25	7	6.00	1 2	-	-	-	8.4	92
1x35	1x35	7	7.00	1.4	-	-	-	9.8	127
1x50	1x50	7	8.10	1.4	-	-	-	71 7	165
1x70	1x70	19	10.00	1.4	-	-	-	12.8	230
1x95	1x95	19	11.60	1.6	-	-	-	14.8	315
1x120	1x120	19	13.00	1.6	-	-	-	16.2	390
1x150	1x150	19	14.60	18	-	-	-	18.2	476
1x185	1x185	37	16.20	2.0	-	-	-	20.2	609
2x10	2x10	7	4.00	1.0	-	-	-	12.2	85
2x16	2x16	7	4.80	1.2	-	-	-	14.4	128
2x25	2x25	7	6.00	1 2	-	-	-	16.8	184
2x35	2x35	7	7.00	1.4	-	-	-	19.6	255
2x50	2x50	7	8.10	1.4	-	-	-	22.2	329
2x70	2x70	19	10.00	1.4	-	-	-	25.6	459
3x10	3x10	7	4.00	1.0	-	-	-	13.1	128
3x16	3x16	7	4.80	12	-	-	-	17.4	192
3x25	3x25	7	6.00	1 2	-	-	-	20.3	276
3x35	3x35	7	7.00	1.4	-	-	-	211	382
3x50	3x50	7	8.10	1.4	-	-	-	23.9	494
3x70	3x70	19	10.00	1.4	-	-	-	276	688
3x95	3x95	19	11.60	1.6	-	-	-	31.9	943
3x120	3x120	19	13.00	1.6	-	-	-	34.9	1170
4x10	4x10	7	4.00	1.0	-	-	-	14.6	171
4x16	4x16	7	4.80	1.2	-	-	-	17.4	256
4x25	4x25	7	6.00	1 2	-	-	-	20.3	368
4x35	4x35	7	7.00	1.4	-	-	-	23.7	509
4x50	4x50	7	8.10	1.4	-	-	-	26.8	659
4x70	4x70	19	10.00	1.4	-	-	-	30.9	917
4x95	4x95	19	11.60	1.6	-	-	-	35.8	1258
4x120	4x120	19	13.00	1.6	-	-	-	39 1	1559
1x16+16	1x16	7	4.80	1.2	1x16	7	5.10	12 .3	108
1x25+25	1x25	7	6.00	1.2	1x25	7	6.30	14.7	158
1x35+35	1x35	7	700	1.4	1x35	7	7.50	17.3	221
1x50+50	1x50	7	8.40	1.4	1x50	7	9.00	20.1	300
2x16+16	2x16	7	4.80	1.2	1x16	7	5.10	15.5	172
2x25+25	2x25	7	6.00	1.2	1x25	7	6.30	18.1	250
2x35+35	2x35	7	7.00	1.4	1x35	7	7.50	211	348
2x50+50	2x50	7	8 30	1.4	1x50	7	9.00	22.4	464
3x16+16	3x16	7	4.80	1.2	1x16	7	5.10	174	235
3x25+25	3x25	7	6.00	1.2	1x25	7	6.30	20.3	342
3x35+35	3x35	7	7.00	1.4	1x35	7	7.50	23.7	475
3x50+50	3x50	7	8.10	1.4	1x50	7	9.00	26.8	629
3x70+70	3x70	19	10.00	1.4	1x70	19	10.50	30.9	869
3x95+95	3x95	19	11.60	1.6	1x95	19	12.50	35.7	1200
3x35+16	3x35	7	700	1.4	1x16	7	4.80	22.2	445
3x50+25	3x50	7	8.10	1.4	1x25	7	6.00	24.8	585
3x70+35	3x70	19	10.00	1.4	1x35	7	700	30.9	815
3x95+50	3x95	19	11.60	1.6	1x50	7	8.10	35.7	1108
4x95+35	4x95	19	11.60	1.6	1x35	7	7.00	39.9	1385
3x120+70	3x120	19	13.00	1.6	1x70	19	10.00	39 1	1399

BS 7870-5

Tamaño	Número de cable conductor.	Espesor del aislamiento	Diámetro sobre aislamiento	Aprox. peso	Min. Carga de rotura de los conductores	Max. Resistencia DC del Conductor a 20℃
mm²	No.	mm	mm	kg/km	KN	Ω/km
2x16	7	1.2	7.5	132	2.5	1.91
2x25	7	1.3	8.8	192	4.1	1.20
2x35	7	1.3	9.8	252	5.6	0.868
2x50	7	1.5	11.4	346	7.6	0.641
2x70	19	1.5	13.0	466	11.0	0.443
2x95	19	1.7	15.0	646	15.3	0.320
2x120	19	1.7	16.4	784	19.4	0.253
3x16	7	1.2	7.5	198	2.5	1.91
3x25	7	1.3	8.8	288	4.1	1.20
3x35	7	1.3	9.8	378	5.6	0.868
3x50	7	1.5	11.4	519	7.6	0.641
3x70	19	1.5	13.0	699	11.0	0.443
3x95	19	1.7	15.0	969	15.3	0.320
3x120	19	1.7	16.4	1176	19.4	0.253
4x16	7	1.2	7.5	264	2.5	1.91
4x25	7	1.3	8.8	384	4.1	1.20
4x35	7	1.3	9.8	504	5.6	0.868
4x50	7	1.5	11.4	692	7.6	0.641
4x70	19	1.5	13.0	932	11.0	0.443
4x95	19	1.7	15.0	1292	15.3	0.320
4x120	19	1.7	16.4	1568	19.4	0.253

APLICACIÓN

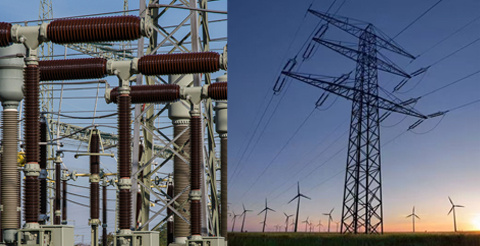

Los cables aéreos en haces se utilizan para líneas aéreas de distribución e instalaciones eléctricas con redes de energía alterna con tensión nominal U0/U 0,6/1KV o en redes de energía directa con tensión máxima en tierra 0,9KV.
